Cisco Packet Tracer · Wi-Fi · WPA2 · LAN Party · SMX
Configuració de Xarxa
Wi-Fi LAN Party SMX
Disseny i configuració d’una xarxa Wi-Fi funcional i segura per als assistents d’un esdeveniment LAN Party, implementada amb Cisco Packet Tracer aplicant criteris professionals de seguretat WPA2-AES.
Introducció i context
Presentació del projecte
S’ha realitzat la configuració d’una xarxa Wi-Fi per als assistents d’un LAN Party utilitzant Cisco Packet Tracer. La infraestructura permet connexió sense fils segura, autenticació WPA2, separació funcional entre dispositius i verificació de connectivitat real.
Objectius de la pràctica
Topologia de la xarxa
Dispositius utilitzats
| Router Wi-Fi | Punt central de connexió |
| Laptop | Client Wi-Fi sense fils |
| PC | Client Ethernet per cable |

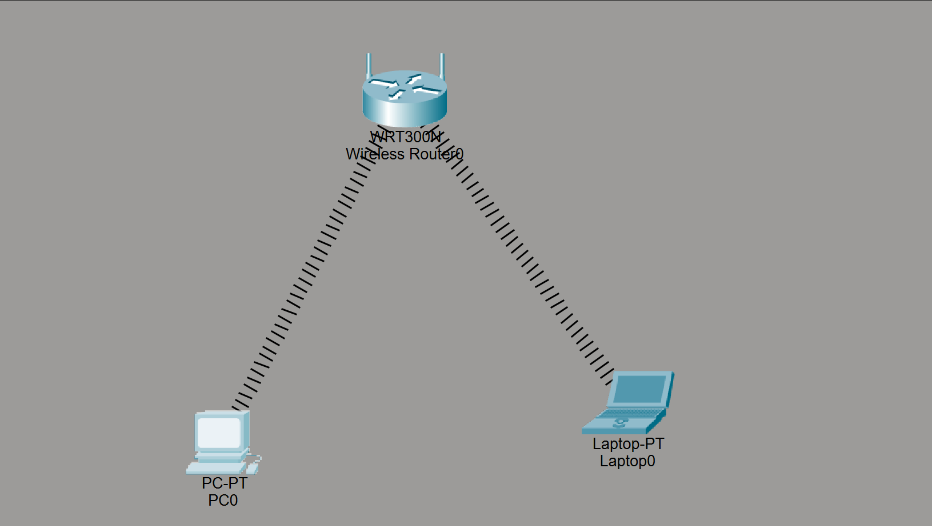

Esquema de connexió
El portàtil es connecta sense fils, el PC per cable Ethernet directament al router.

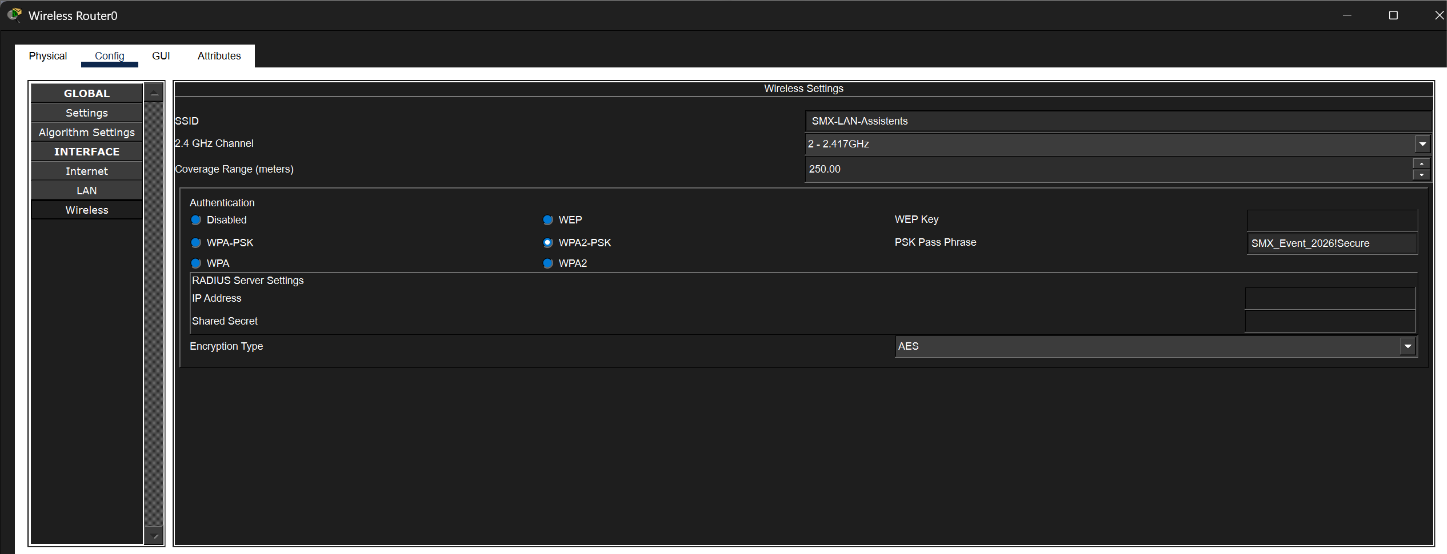

Configuració del SSID
SSID configurat
- Identifica clarament l’esdeveniment
- Facilita la connexió dels assistents
- Nomenclatura professional
- Evita confusions amb altres xarxes
Justificació tècnica
- SSID clar en entorns amb múltiples xarxes Wi-Fi
- Identificació ràpida de la xarxa oficial
- Millora l’organització de la infraestructura
- Millora l’experiència dels usuaris
- Facilita la gestió de suport tècnic

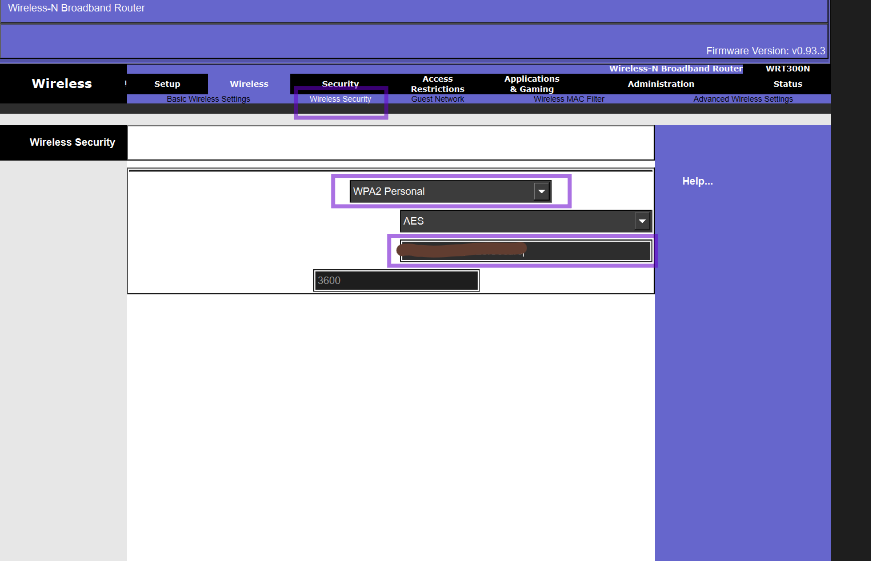

Seguretat WPA2-AES
Sistema de seguretat
Criteris professionals de la contrasenya
- Inclou majúscules i minúscules
- Conté números (2026)
- Inclou símbols especials (! _)
- Longitud elevada (20+ caràcters)
- Resistència a atacs de força bruta
Mesures addicionals de seguretat
Connexió dels dispositius

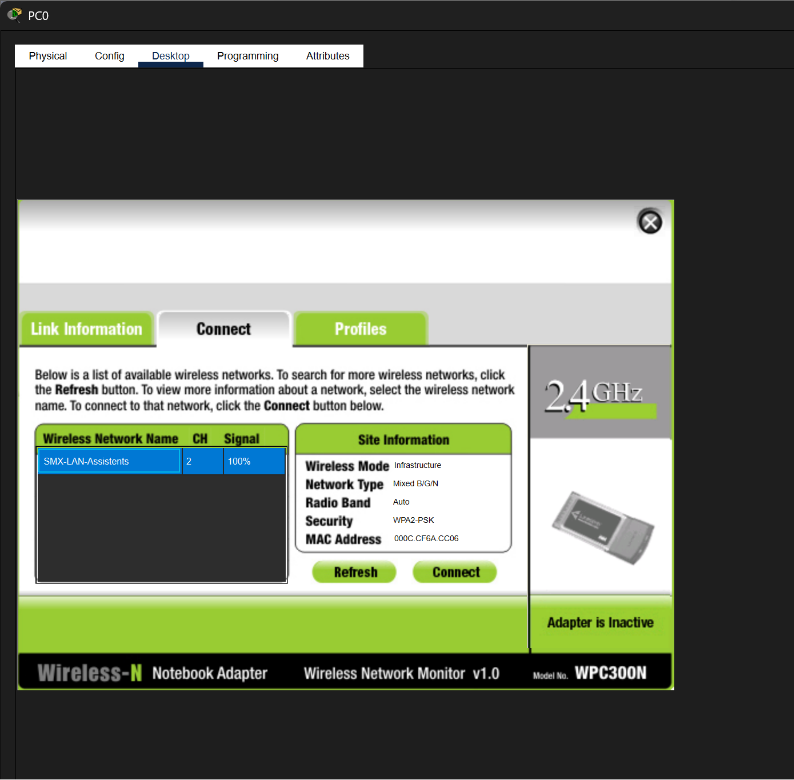

Connexió del portàtil (Wi-Fi)
El portàtil s’ha connectat correctament a la xarxa SMX-LAN-Assistents introduint la clau de seguretat WPA2 configurada anteriorment.
Connexió del PC (Ethernet)
El PC s’ha connectat per cable Ethernet directament al router per garantir estabilitat i màxima velocitat de transferència.

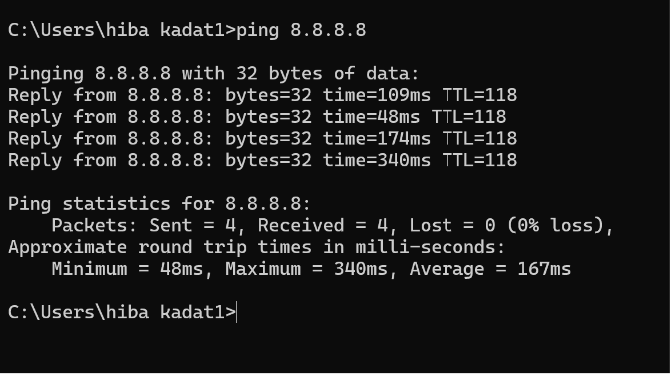

Verificació de connectivitat
Proves realitzades
Resultat obtingut
Evidències addicionals PRO+
PC real connectat al Wi-Fi
Captura de la configuració de xarxa de Windows amb xarxa Wi-Fi connectada i intensitat del senyal.

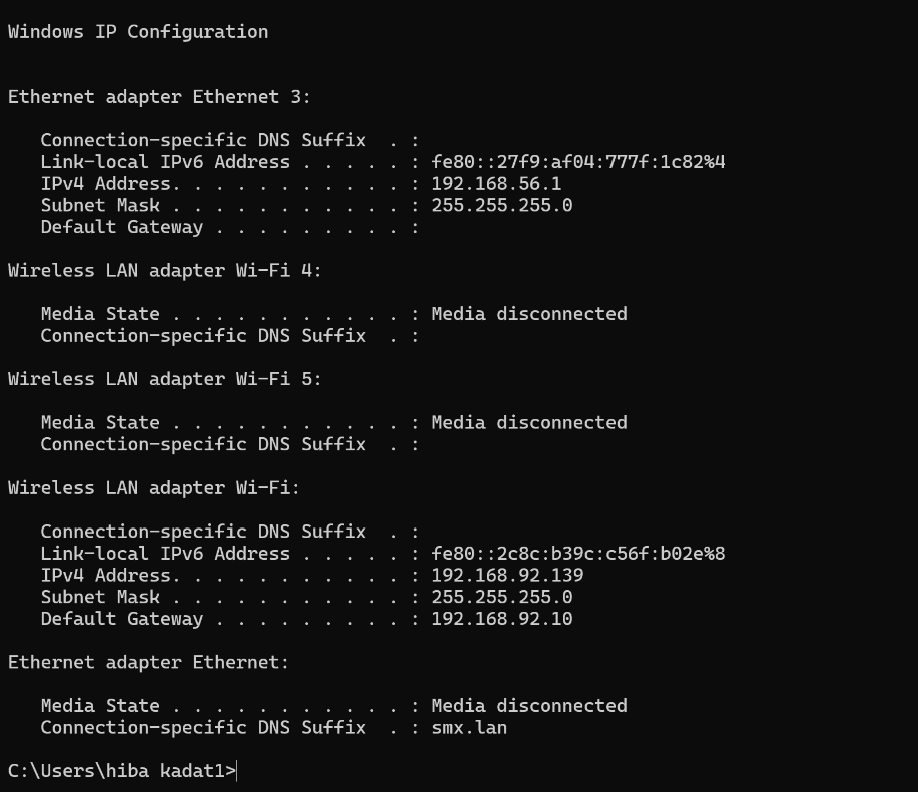

Configuració IP — ipconfig
Captura del CMD amb ipconfig mostrant IPv4, Gateway i adaptador Wi-Fi correctament assignats per DHCP.
Problemes detectats i solucions
❌ Problema inicial
- Ús inicial de switch + telèfon mòbil
- El switch només gestiona connexions cablejades
- El telèfon no actua com a infraestructura Wi-Fi dins PT
- Configuració incorrecta i sense connectivitat
✅ Solució aplicada
- Redisseny amb Router Wi-Fi dedicat
- Connexió sense fils directa al router
- Arquitectura simplificada i funcional
- Estabilitat i compatibilitat total dins PT
Millores futures recomanades
Conclusions finals
La pràctica ha permès configurar correctament una xarxa Wi-Fi funcional per a un entorn d’assistents LAN Party. S’han aplicat criteris professionals tant en la configuració del SSID com en la implementació de seguretat WPA2 amb contrasenya robusta.
S’ha verificat el funcionament correcte de la xarxa mitjançant proves de connectivitat (ping) i s’ha documentat tot el procés amb 6 evidències visuals clares i professionals, incloent captures de configuració, connexió i verificació.
El resultat final és una infraestructura estable, segura i adequada per a un esdeveniment tipus LAN Party dins un entorn educatiu SMX, demostrant l’aplicació pràctica de conceptes de xarxes sense fils i seguretat.
