Implementació de QoS per a Gaming i Streaming
Configuració completa d’un sistema Quality of Service en Cisco Packet Tracer per gestionar i prioritzar el tràfic d’una xarxa tipus LAN Party: gaming, streaming i descàrregues.
Introducció al projecte QoS
Context — LAN Party
En aquest projecte s’ha implementat un sistema de Quality of Service (QoS) utilitzant Cisco Packet Tracer per gestionar correctament el tràfic d’una xarxa tipus LAN Party. Múltiples usuaris comparteixen el mateix ample de banda i diferents serveis competeixen pels recursos de xarxa. Sense QoS, tots els paquets es tracten de la mateixa manera, provocant problemes de latència, jitter i congestió.
Objectius del projecte
Prioritzar el tràfic de jocs en línia
Garantir latència baixa i resposta ràpida per al gaming, el servei més sensible als retards.
Garantir estabilitat per al streaming
Reservar throughput estable per evitar interrupcions de vídeo durant la transmissió.
Reduir l’impacte de les descàrregues
Limitar el consum de les descàrregues per evitar la saturació de la xarxa compartida.
Verificar i documentar la configuració
Comprovar el funcionament correcte de QoS i documentar totes les evidències del procés.

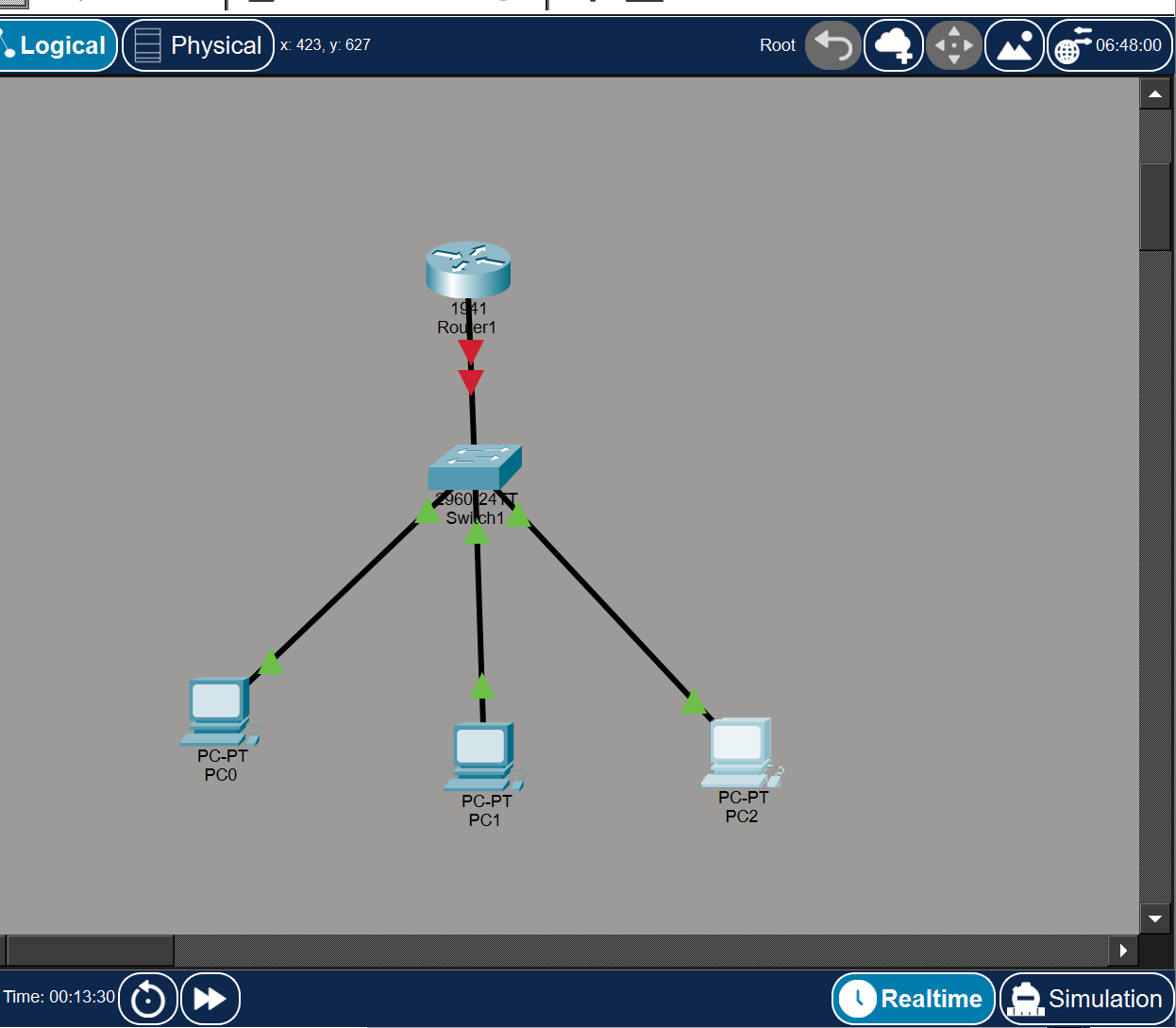

Topologia de xarxa
Dispositius i adreces IP
| Equip | Funció | Adreça IP |
|---|---|---|
| PC0 | Gaming | 192.168.1.10 |
| PC1 | Streaming | 192.168.1.20 |
| PC2 | Descàrregues | 192.168.1.30 |
| Router Cisco 1941 | Gateway | 192.168.1.1 |
Justificació tècnica de QoS
Prioritat Alta
Gaming
70%UDP — Sensible a la latència. Necessita resposta ràpida per evitar lag i desconnexions.
Prioritat Mitjana
Streaming
20%TCP — Necessita throughput estable i flux continu per evitar interrupcions de vídeo.
Prioritat Baixa
Descàrregues
10%TCP — Consumeix molt ample de banda. Limitada per evitar congestió de la xarxa.

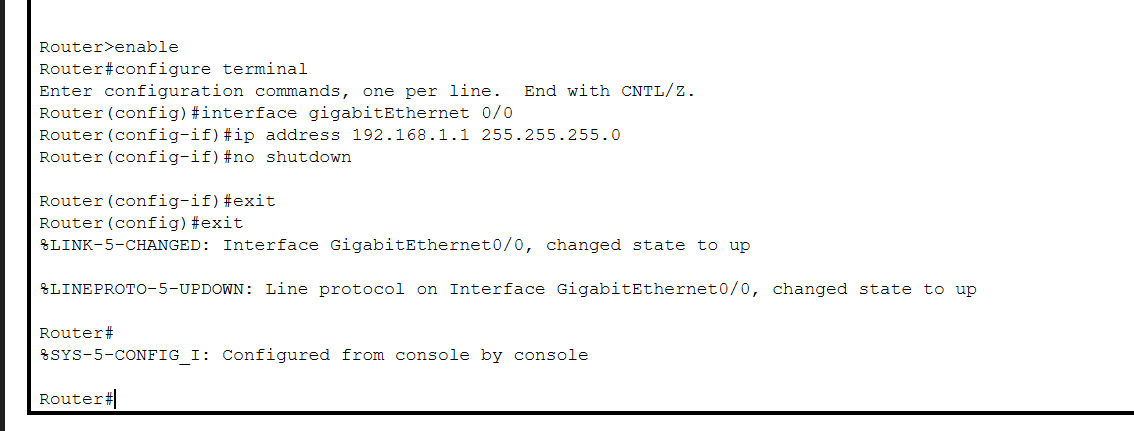

Pas 1 · Configuració del Router
GigabitEthernet0/0 — Adreça IP del gateway
Configuració de la interfície principal del router amb l’adreça IP del gateway de la xarxa LAN Party.

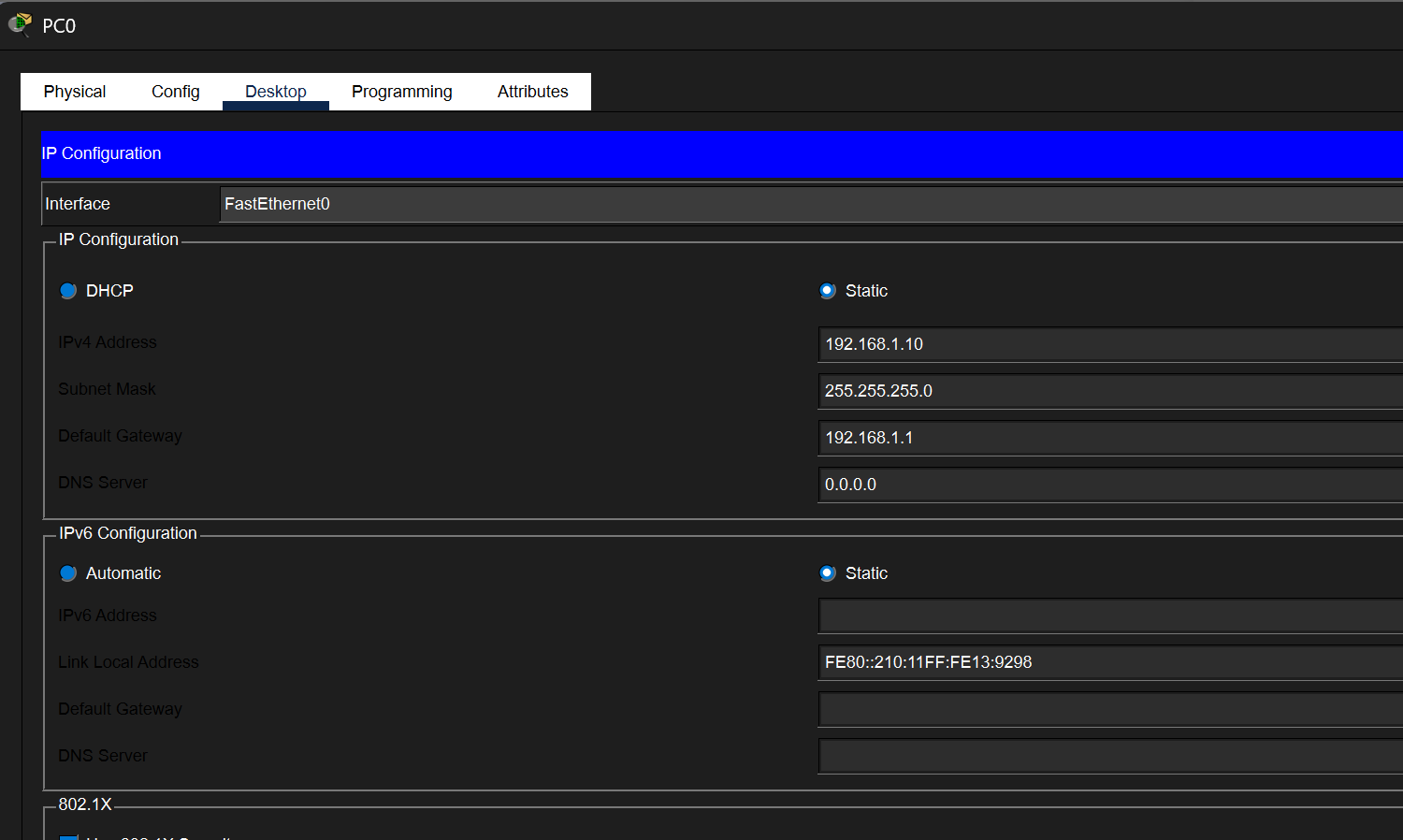

Pas 2 · Configuració IP dels ordinadors
Assignació manual d’adreces IP
| Equip | IP | Gateway | Rol |
|---|---|---|---|
| PC0 | 192.168.1.10 | 192.168.1.1 | GAMING |
| PC1 | 192.168.1.20 | 192.168.1.1 | STREAMING |
| PC2 | 192.168.1.30 | 192.168.1.1 | DOWNLOADS |

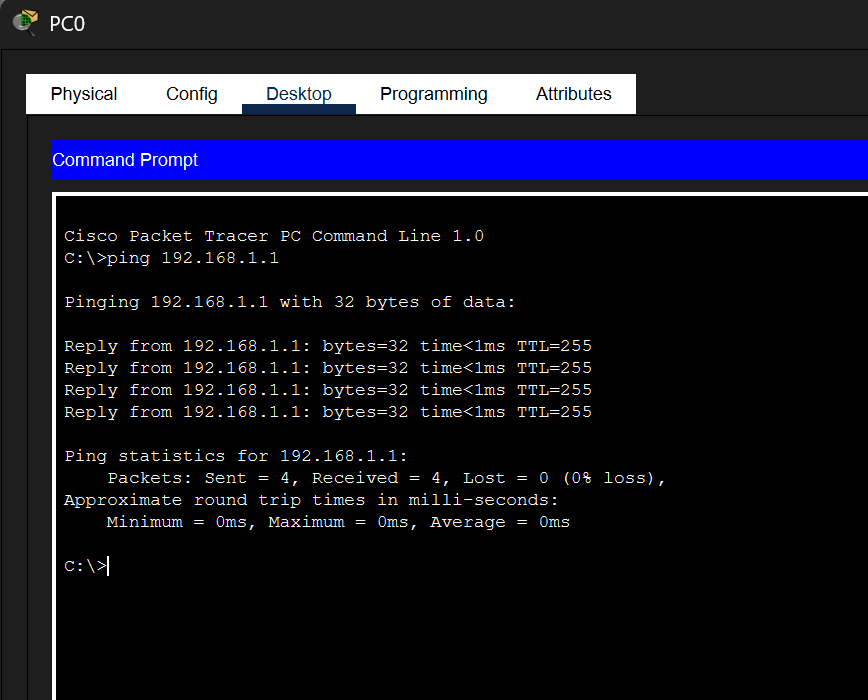

Pas 3 · Verificació de connectivitat

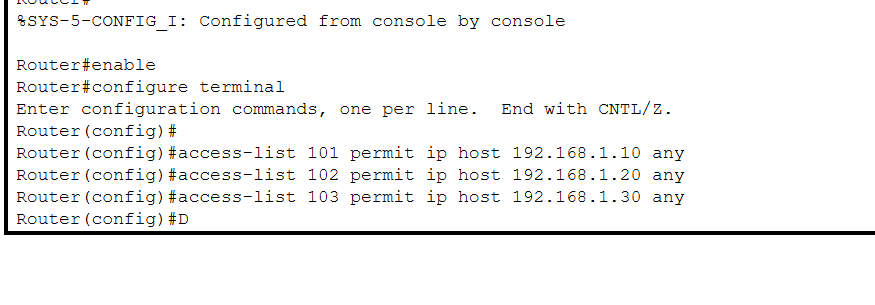

Pas 4 · Configuració de les ACLs
Access Control Lists — classificació del tràfic
Les ACLs identifiquen els diferents tipus de tràfic segons la IP de cada equip per permetre la seva classificació posterior a les class-map.
Pas 5–6 · Class-Map i Policy-Map
Pas 5 — Class-Map: associar tràfic a categories
Pas 6 — Policy-Map LANPARTY-QOS: definir prioritats
Gaming rep prioritat absoluta (priority 70) per garantir latència mínima. Streaming té ample de banda reservat per mantenir el flux de vídeo. Descàrregues es limiten per evitar que saturin la xarxa compartida dels jugadors.

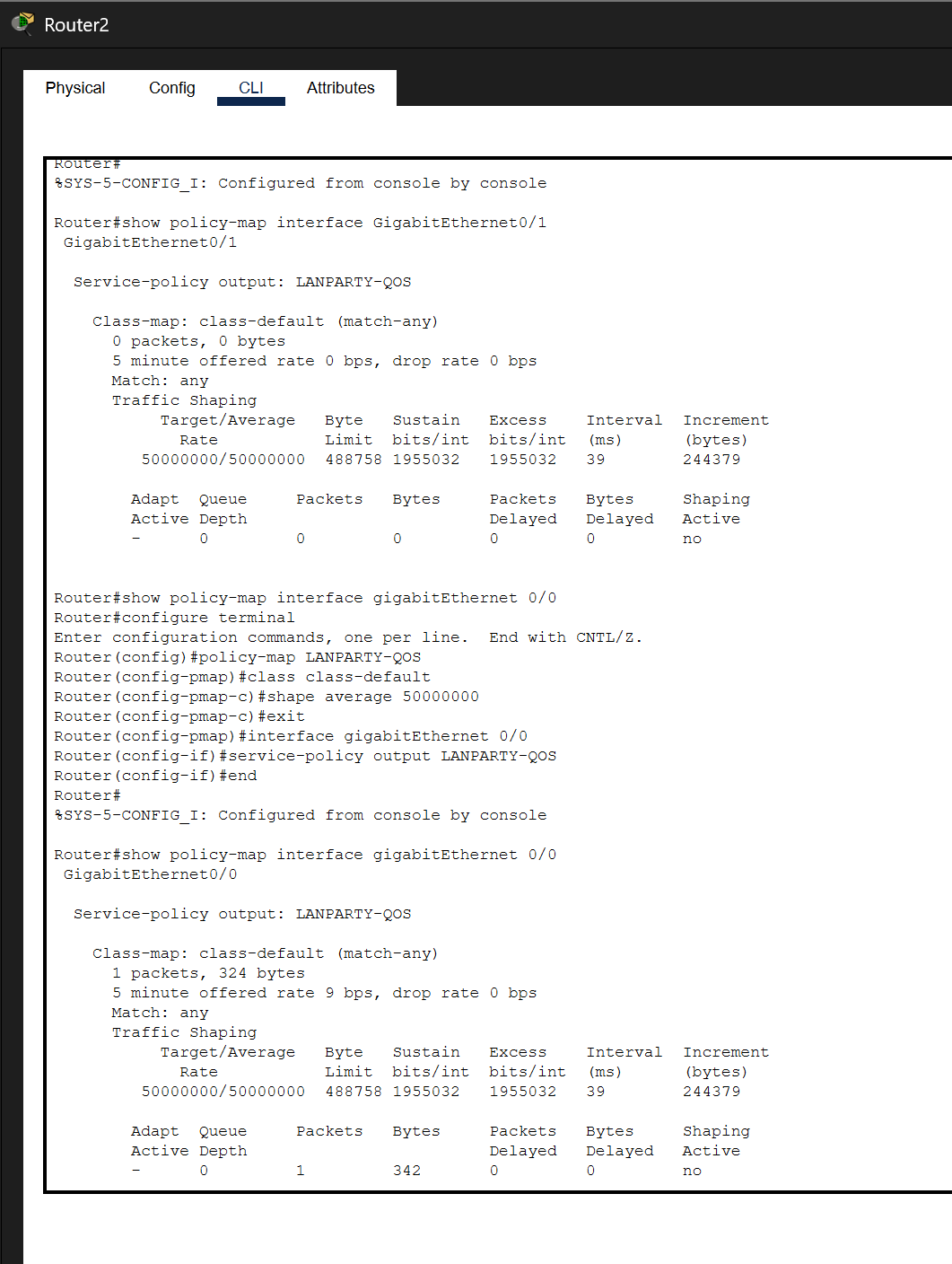

Pas 7–8 · Aplicació i verificació QoS
Pas 7 — Aplicació del service-policy a la interfície

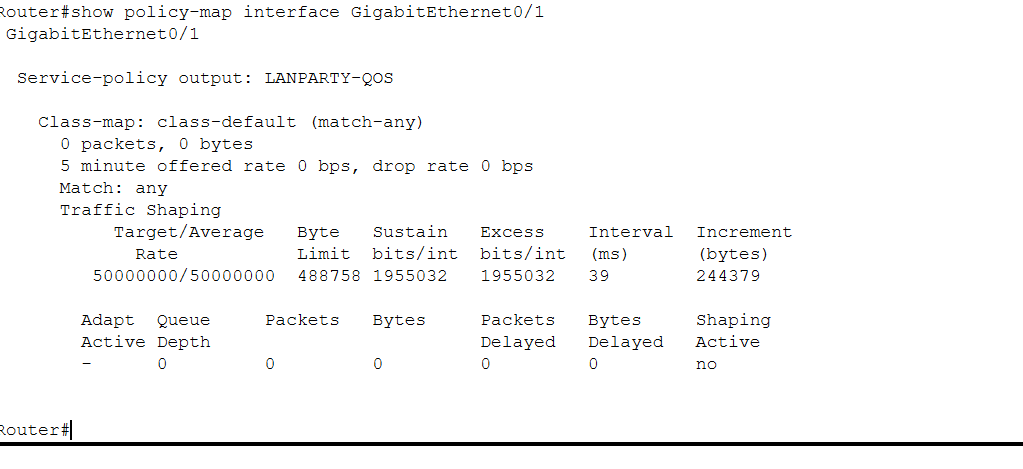

Pas 8 — Verificació show policy-map
Resultats i conclusions
Resultats obtinguts
| Objectiu | Resultat |
|---|---|
| Prioritzar gaming | ✓ ACONSEGUIT |
| Estabilitat streaming | ✓ ACONSEGUIT |
| Limitar descàrregues | ✓ ACONSEGUIT |
| Evitar congestió | ✓ ACONSEGUIT |
| Verificació show policy-map | ✓ VERIFICAT |
La implementació de QoS és molt important en xarxes on diferents serveis comparteixen el mateix ample de banda. En aquest projecte s’ha pogut comprovar com la priorització del tràfic permet millorar el rendiment dels serveis més sensibles, especialment els jocs en línia.
Mitjançant Cisco Packet Tracer s’ha configurat correctament un sistema QoS complet utilitzant ACLs, class-map, policy-map i service-policy. La solució permet reduir la latència del gaming, garantir la qualitat del streaming i controlar la congestió provocada per les descàrregues.
Aquest projecte ha servit per comprendre millor el funcionament de les polítiques QoS i la seva importància en xarxes reals on la convivència de serveis amb requisits molt diferents exigeix una gestió intel·ligent dels recursos de xarxa.
