Informe Tècnic
de Xarxa Cisco
Implementació, verificació i diagnòstic d’una xarxa local segmentada mitjançant VLANs, aplicant metodologies de troubleshooting basades en capes OSI sobre Cisco Packet Tracer.
Objectiu del projecte
Descripció del projecte
L’objectiu d’aquest informe és implementar, verificar i diagnosticar una xarxa local segmentada mitjançant VLANs, aplicant metodologies de troubleshooting basades en capes OSI. Es treballa la configuració de commutació de capa 2, encaminament inter-VLAN i la resolució d’incidències de connectivitat utilitzant eines de diagnòstic estàndard de Cisco IOS.

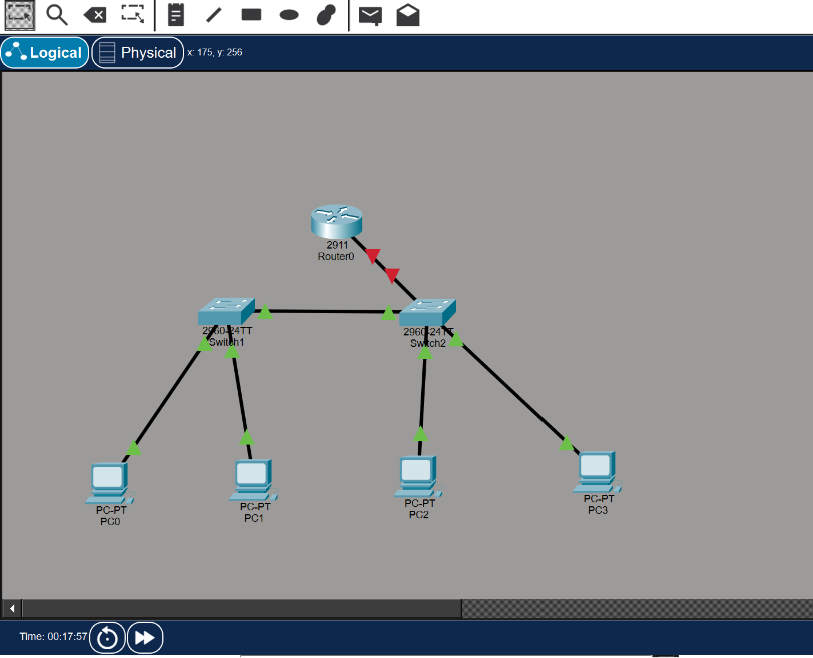

Topologia de la xarxa
La xarxa implementada consta d’una arquitectura jeràrquica simple amb un router de capa 3 i dos commutadors de capa 2. Els hosts finals es distribueixen en dues VLANs per segmentar el trànsit i reduir dominis de broadcast.

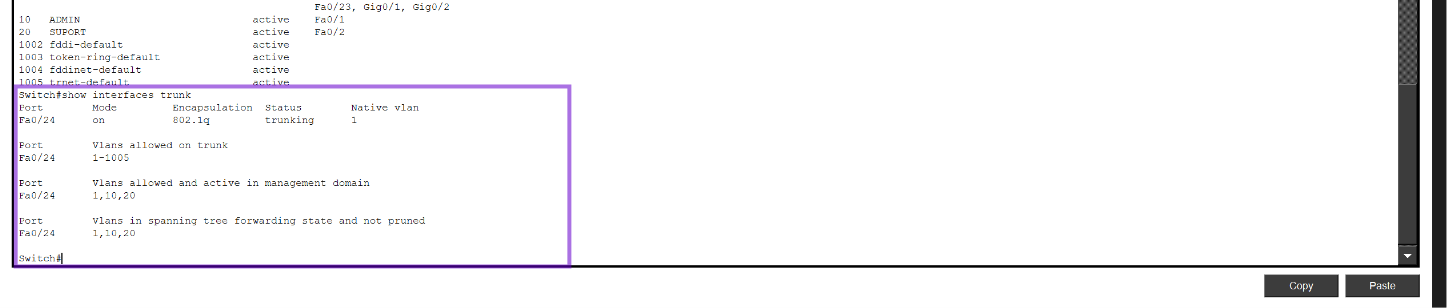

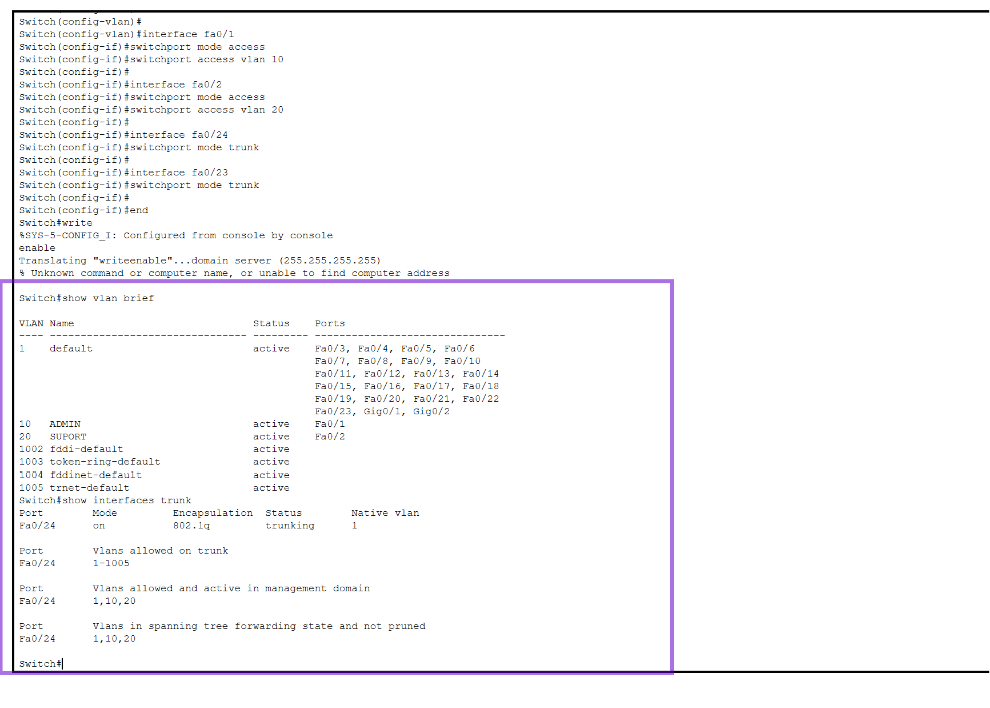

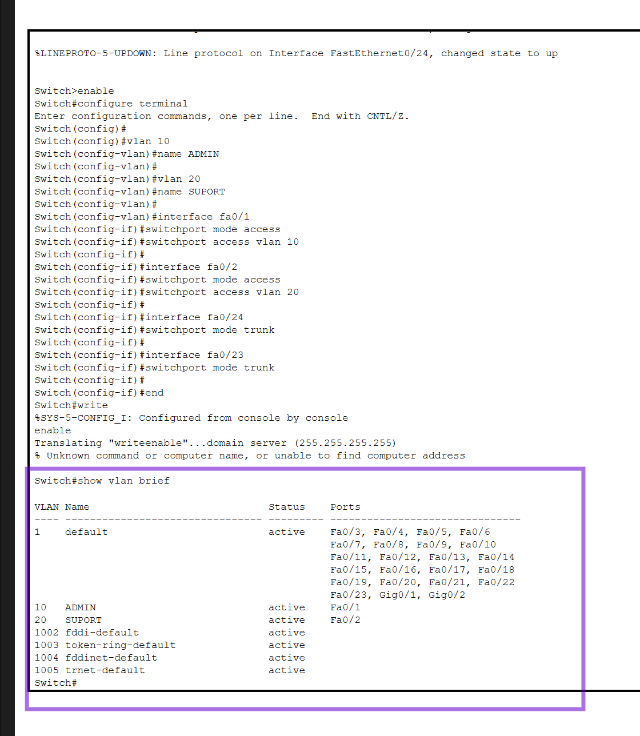

Configuració de VLANs i Trunks
VLANs creades
| VLAN | Nom | Rang IP | Mode port |
|---|---|---|---|
| VLAN 10 | ADMIN | 192.168.10.0/24 | Access |
| VLAN 20 | SUPORT | 192.168.20.0/24 | Access |
| Trunk | Inter-switch | VLANs 10, 20 | Trunk 802.1Q |
La decisió d’utilitzar VLANs respon a la necessitat de segmentar el domini de broadcast, millorant el rendiment i la seguretat. L’assignació de ports en mode access associa dispositius finals a una única VLAN, mentre que els enllaços trunk transporten múltiples VLANs simultàniament entre dispositius de capa 2. S’utilitza l’estàndard IEEE 802.1Q per encapsular el trànsit VLAN, garantint interoperabilitat entre dispositius Cisco.

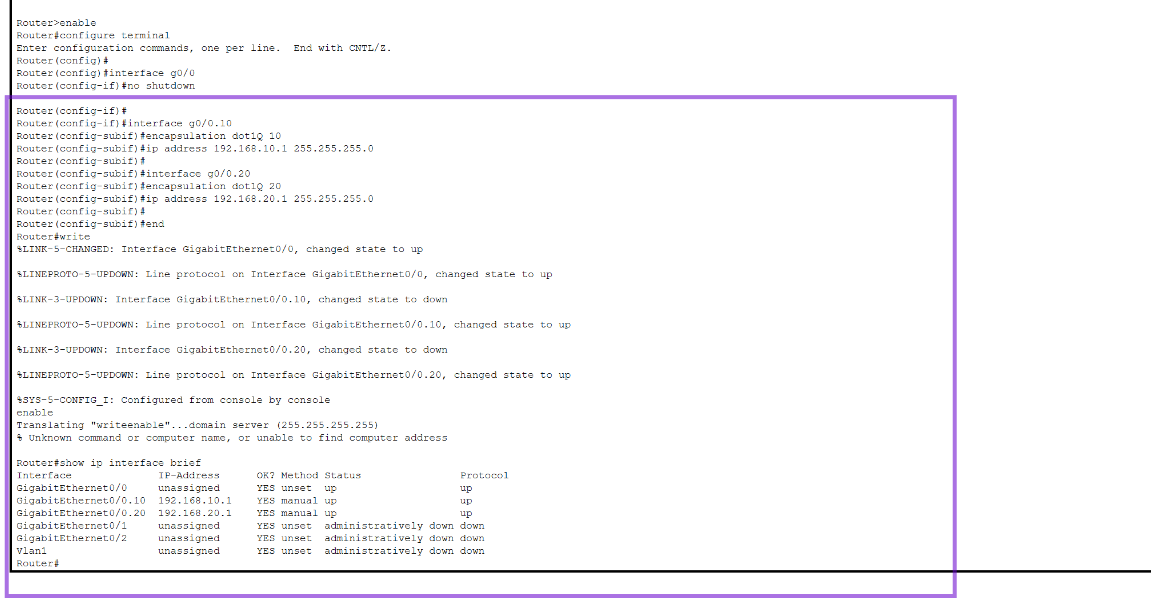

Encaminament inter-VLAN
S’ha implementat un model router-on-a-stick, que permet l’encaminament entre VLANs utilitzant subinterfícies sobre una única interfície física. Cada subinterfície encapsula trànsit amb IEEE 802.1Q i actua com a gateway per la seva VLAN corresponent. Aquesta solució és habitual en entorns sense switches de capa 3.

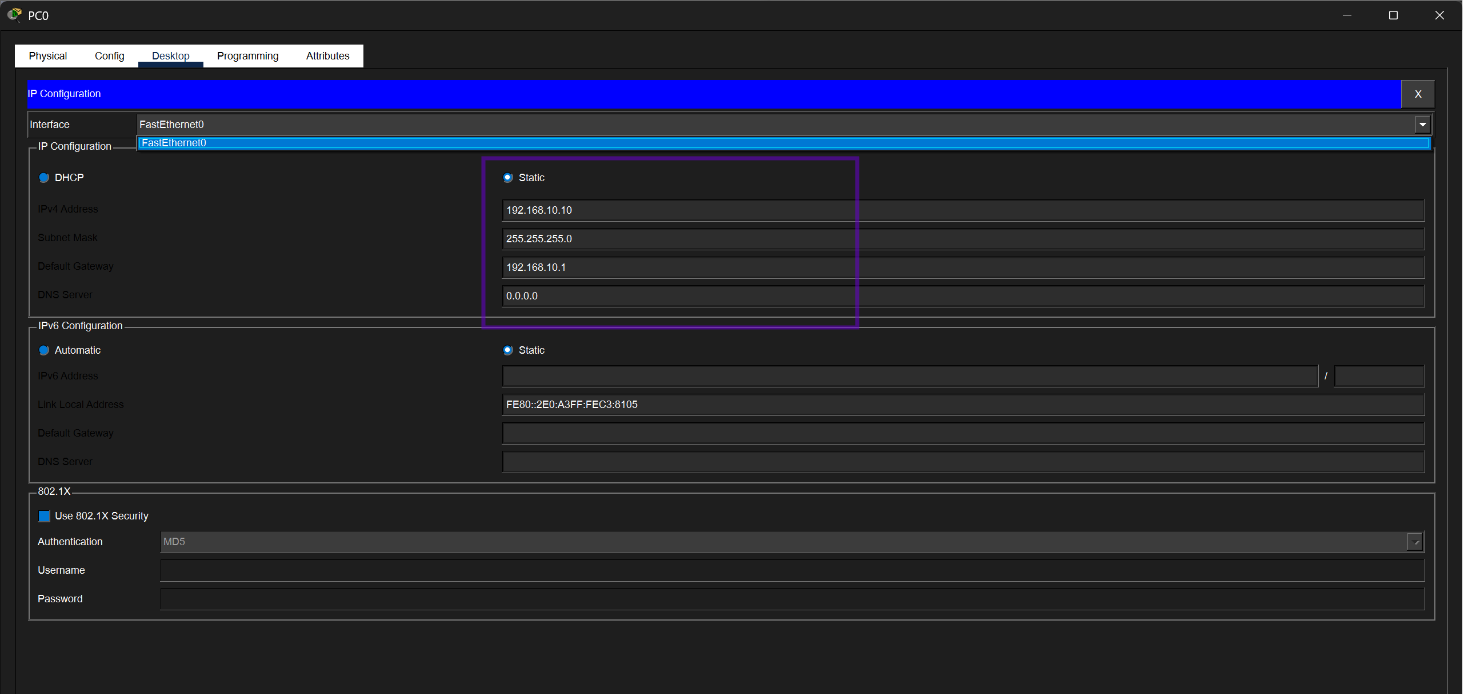

Configuració d’hosts
L’adreçament IPv4 s’ha dissenyat seguint una planificació jeràrquica: 192.168.10.0/24 per VLAN 10 (ADMIN) i 192.168.20.0/24 per VLAN 20 (SUPORT). L’assignació manual garanteix coherència amb la topologia i evita conflictes DHCP en entorns simulats.

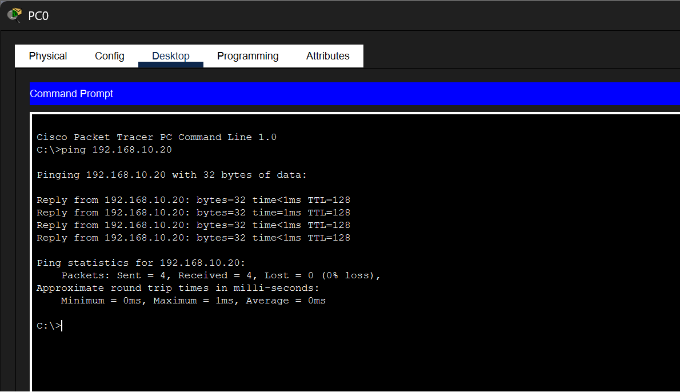

Verificació de connectivitat

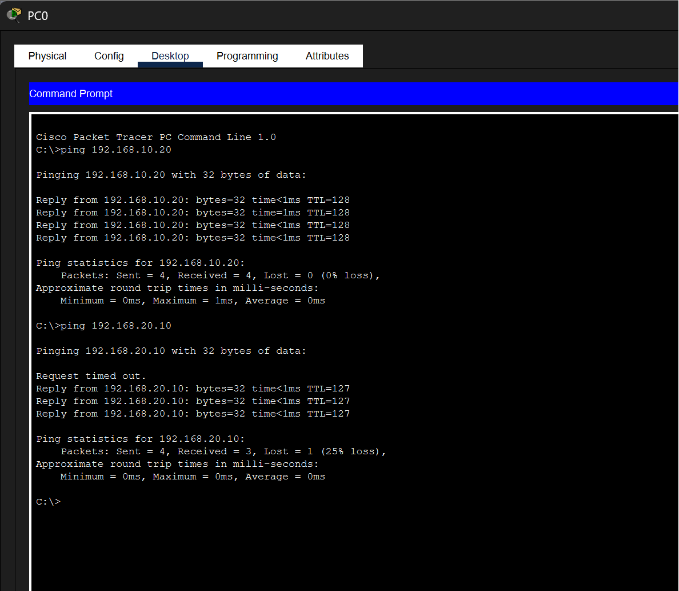

Les proves ICMP (ping) permeten validar la connectivitat a nivell de capa 3 i confirmar el correcte funcionament del routing inter-VLAN. Una resposta satisfactòria confirma que el router encamina correctament entre els dos segments de xarxa.
Incidència 1 — Configuració incorrecta de VLAN
Detecció del problema

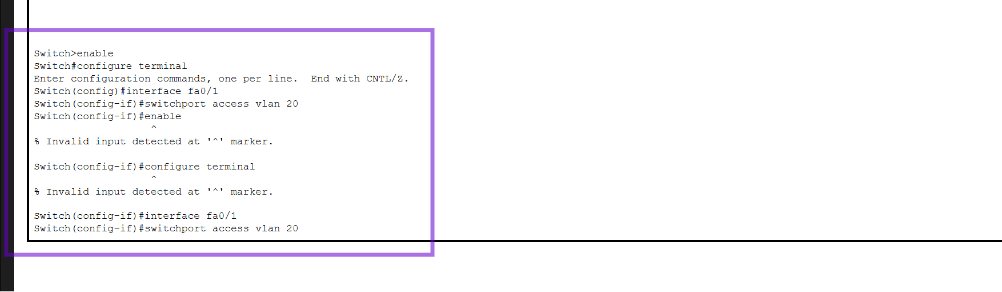

Fallada de connectivitat — “Request timed out” al ping entre hosts.

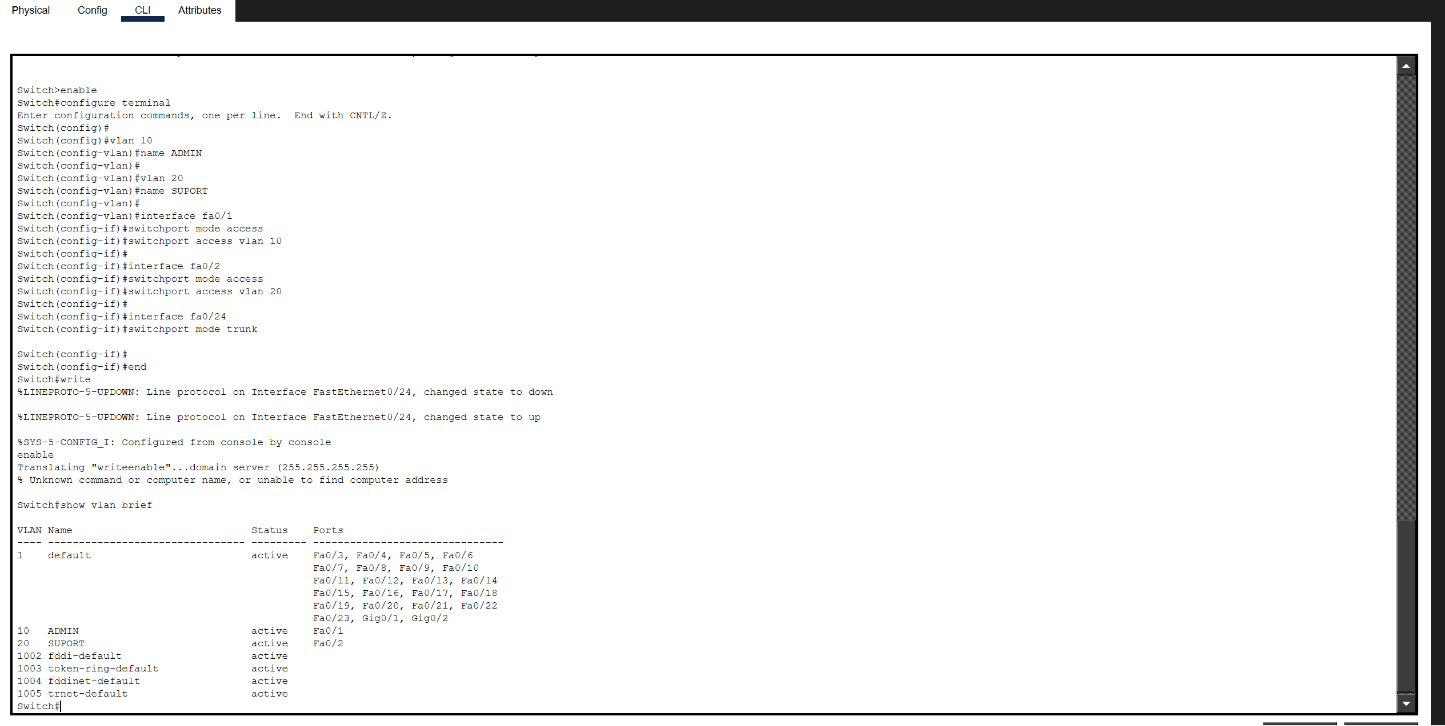

Diagnòstic — show vlan brief

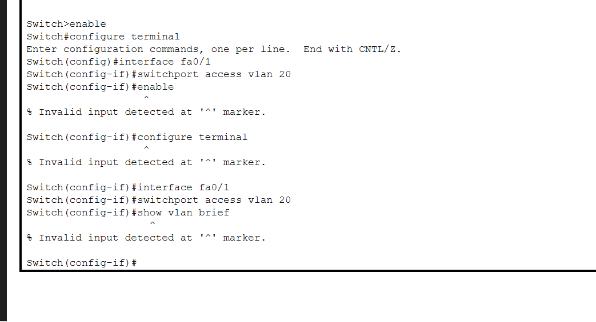

Port assignat a VLAN incorrecta. Incoherència entre adreçament IP i VLAN de port.

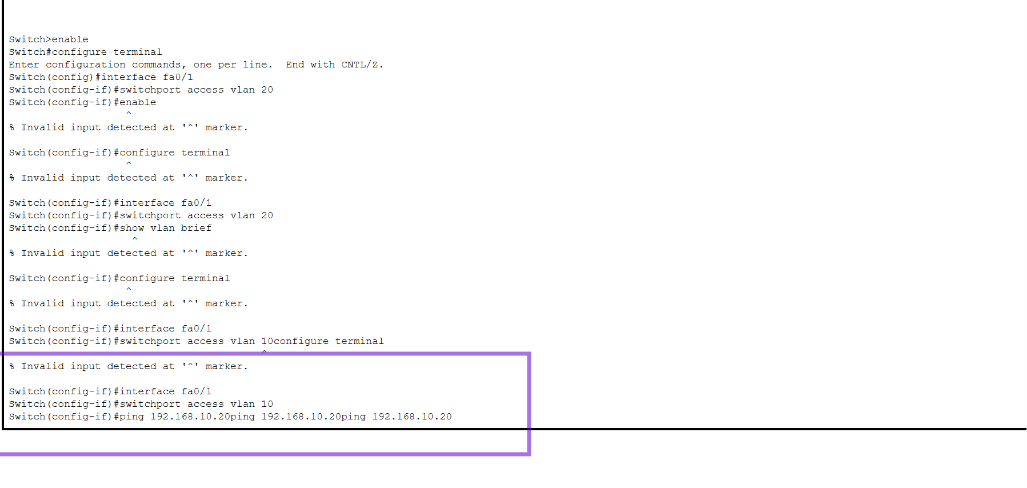

Resolució — switchport access vlan
Correcció del port amb el comandament adequat i restabliment de coherència.
Verificació final
Ping satisfactori. “Reply from…” — Incidència tancada.
S’identifica una fallada de connectivitat causada per una assignació incorrecta de VLAN en un port d’accés del commutador. El procés de diagnòstic segueix metodologia top-down: prova ICMP (detecció) → verificació de VLANs (show vlan brief) → confirmació de configuració de port → correcció → validació. Es restableix la coherència entre adreçament IP, VLAN assignada i domini de broadcast.
Justificació global PRO+
Decisions tècniques justificades
| Decisió tècnica | Justificació |
|---|---|
| Segmentació VLANs | Reduir dominis de broadcast, millorar rendiment i seguretat |
| Trunking 802.1Q | Transport multi-VLAN entre dispositius capa 2 |
| Router-on-a-stick | Inter-VLAN routing sense switch capa 3 |
| Diagnòstic OSI | Metodologia sistemàtica capes 1 a 3 |
| Adreçament jeràrquic | Coherència i escalabilitat del rang IP per VLAN |
Cada incidència s’ha resolt aplicant una metodologia sistemàtica de 5 passos: (1) Identificació del problema, (2) Aïllament de la capa afectada, (3) Verificació de configuració, (4) Correcció precisa, (5) Validació final. Aquest enfocament evita modificacions aleatòries i reflecteix pràctiques reals d’administració de xarxes professionals.
Conclusió tècnica
La infraestructura implementada ha estat validada correctament després de la resolució d’incidències de configuració. El sistema final compleix els requisits de segmentació VLAN funcional, routing inter-VLAN operatiu, connectivitat completa entre hosts i configuració coherent i escalable.
Les decisions tècniques preses durant la implementació es basen en criteris d’arquitectura de xarxes locals i bones pràctiques Cisco, aplicant capes OSI com a marc de diagnòstic sistemàtic per resoldre incidències de forma professional i documentada.
